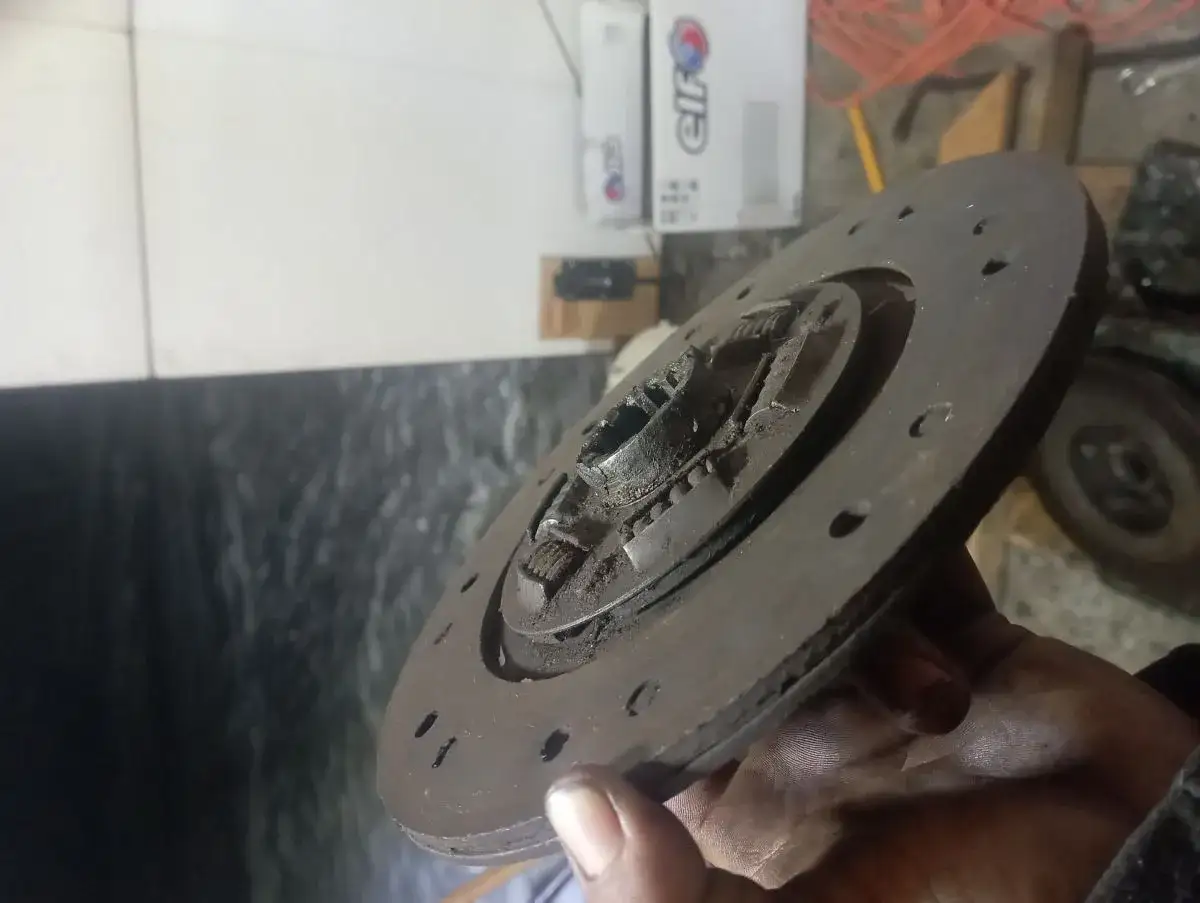

Prawidłowy montaż tarczy sprzęgła którą stroną uniknie problemów

Prawidłowe ustawienie tarczy sprzęgła nie sprowadza się do „tak jak pasuje”. W praktyce chodzi o odczytanie oznaczeń producenta, sprawdzenie strony skierowanej do skrzyni biegów i uniknięcie montażu, który później kończy się drganiami, hałasem albo problemami z wysprzęglaniem. W tym artykule pokazuję, jak rozpoznać właściwą stronę tarczy, jak postępować z tarczami różnych producentów i na co patrzeć, zanim skręcisz wszystko na stałe.

Jak odczytać oznaczenia na tarczy sprzęgła

W praktyce najpierw patrzę nie na kształt tarczy, tylko na napisy, symbole i strzałki wybite przy piaście. To właśnie tam producenci najczęściej podają kierunek montażu. Jeśli tarcza jest oznaczona poprawnie, sprawa jest prosta: strona opisana jako “Gearbox side” ma iść do skrzyni biegów, a wszystko z etykietą “Flywheel side” lub równoważną powinno być skierowane do silnika.

Jeżeli oznaczenia są słabo widoczne, czyszczę piastę i okolice nadruku, bo kurz i stary smar potrafią skutecznie ukryć ważny detal. Gdy napisów nie ma wcale, nie zgaduję po samym wygięciu tarczy. Wtedy porównuję ją ze zużytą częścią, sprawdzam instrukcję producenta auta i dopiero później przechodzę do montażu. To oszczędza najwięcej czasu, bo błędna interpretacja oznaczeń zwykle kończy się demontażem skrzyni drugi raz.

Gdy już wiesz, jak czytać napisy, przechodzę do samego montażu, bo właśnie na tym etapie najłatwiej popełnić drogi błąd.

Jak montuję tarczę krok po kroku, żeby nie odwrócić jej stron

Przy wymianie sprzęgła zaczynam od czystych powierzchni. Koło zamachowe, docisk i tarcza muszą być wolne od oleju, pyłu i resztek starego smaru. Jeśli tłuste zabrudzenie zostaje na okładzinie ciernej, sprzęgło może potem szarpać albo ślizgać się już od pierwszych kilometrów.

1. Oglądam tarczę i identyfikuję oznaczenia przy piaście.
2. Jeśli zdejmuję starą tarczę, zaznaczam jej orientację jeszcze przed demontażem.
3. Porównuję nową część ze starą, zwłaszcza gdy nowa nie ma czytelnych napisów.
4. Ustawiam tarczę centralnie na kole zamachowym przy użyciu trzpienia centrującego.
5. Sprawdzam, czy strona opisana jako gearbox, GB, trans albo T/M jest rzeczywiście skierowana do skrzyni.
6. Dopiero potem zakładam docisk i dokręcam śruby równomiernie, etapami.

Jest jeszcze jedna rzecz, którą wielu mechaników amatorów lekceważy: sama piasta i tłumik drgań skrętnych nie są ozdobą. Tłumik drgań skrętnych to zestaw sprężyn w tarczy, który ma wygładzać impulsy z silnika. Jeśli tarcza trafi odwrotnie, ten układ może pracować w nieprawidłowym położeniu względem docisku i skrzyni, a to od razu pogarsza kulturę pracy sprzęgła. Dlatego nie traktuję „jakoś to będzie” jako opcji. Lepiej poświęcić kilka minut na weryfikację niż później wyjmować cały zespół jeszcze raz.

Kiedy montaż jest już poprawnie rozpoczęty, najważniejsze staje się zrozumienie, jakie objawy da odwrotnie założona tarcza i dlaczego nie warto liczyć na to, że sama się „ułoży”.

Co się dzieje, gdy tarcza trafi odwrotnie

Odwrotnie zamontowana tarcza sprzęgła nie zawsze od razu unieruchomi samochód, ale bardzo często daje objawy, których nie da się zignorować. Pierwszy sygnał to zwykle gorsza praca pedału i zmiana charakteru ruszania. Później pojawiają się drgania, hałas i trudności z płynnym przełączaniem biegów. W cięższych przypadkach zużywa się nie tylko sama tarcza, ale też docisk, łożysko oporowe, a nawet elementy skrzyni.

W dokumentacji serwisowej spotyka się też ostrzeżenie, że nieprawidłowy montaż tarczy może uszkodzić sprzęgło albo przekładnię. To nie jest straszenie na wyrost. W praktyce oznacza po prostu, że źle ustawiona tarcza potrafi pracować pod innym kątem, niż zakładał producent, a wtedy cierpi cały układ napędowy. Z tego powodu nigdy nie zakładam, że „trochę odwrócona” tarcza da się później skorygować samą eksploatacją.

Skoro wiadomo już, co może pójść źle, warto zrozumieć, dlaczego różni producenci opisują tarcze trochę inaczej i gdzie najłatwiej popełnić pomyłkę.

Dlaczego LuK, Sachs i T25 opisują tarczę trochę inaczej

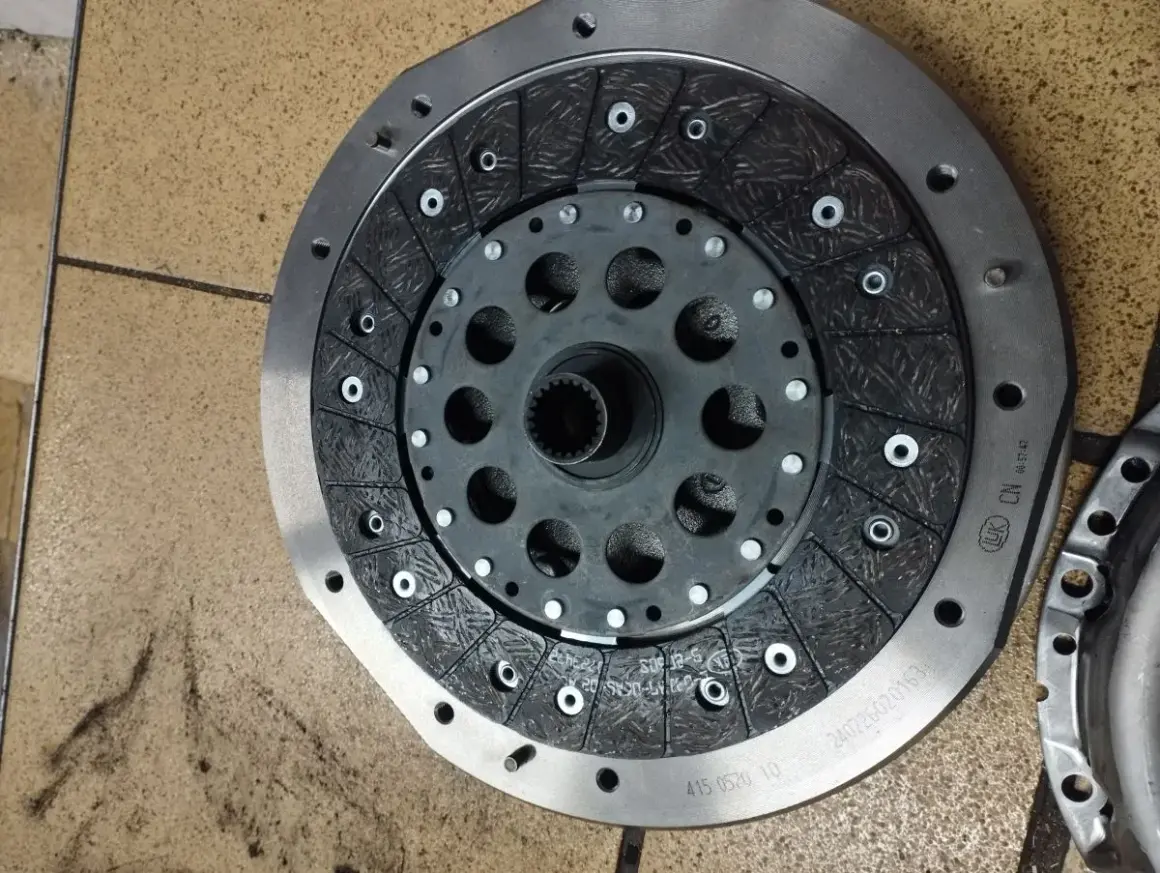

Największy problem w praktyce polega na tym, że nie każda tarcza wygląda tak samo i nie każdy producent używa identycznych oznaczeń. W tarczach LuK kierunek montażu bywa zaznaczony strzałką, nadrukiem albo numerem części. Strzałka zwykle prowadzi do strony skrzyni biegów, a nadruk lub numer może pomóc rozpoznać stronę silnika. To bardzo wygodne, ale tylko wtedy, gdy człowiek faktycznie czyta oznaczenie, a nie patrzy na tarczę „na oko”.

• LuK - często ma strzałkę, nadruk lub wybicie przy piaście; to ułatwia szybkie ustawienie strony gearbox.
• Sachs - zazwyczaj stosuje tłoczenia, nadruki albo laserowe oznaczenia; ważne jest również sprawdzenie bicia tarczy przed montażem.
• T25 - jedna strona jest opisana jako “flywheel”, druga jako “gearbox”; strona flywheel ma być skierowana do koła zamachowego.
• Tarcze bez oznaczeń - wymagają porównania ze starą częścią i weryfikacji położenia zgodnie z dokumentacją pojazdu.

Właśnie tu najczęściej powstają nieporozumienia. Ktoś widzi podobny kształt piasty, zakłada, że „tak będzie dobrze”, i ignoruje oznaczenie, które miało go uratować przed pomyłką. Ja robię odwrotnie: najpierw czytam napis, dopiero potem sprawdzam geometrię. Kształt tarczy może pomóc, ale nie zastąpi informacji producenta. To ważne zwłaszcza przy częściach z tłumieniem drgań i przy zestawach, w których tarcza ma wyraźnie przesuniętą piastę.

Po rozróżnieniu producentów zostaje jeszcze ostatni etap, który decyduje o tym, czy montaż skończy się sukcesem, czy kolejnym demontażem skrzyni biegów.

Kontrola przed skręceniem skrzyni biegów

Zanim zamknę wszystko skrzynią, robię krótką kontrolę. To jeden z tych momentów, w których kilka minut uwagi oszczędza kilka godzin pracy. Najważniejsze jest to, żeby tarcza siedziała centralnie, poruszała się swobodnie na wielowypuście wałka sprzęgłowego i nie miała śladów zabrudzenia. Jeśli cokolwiek budzi wątpliwości, poprawiam to od razu, bo po złożeniu dostępu praktycznie już nie ma.

• Sprawdzam, czy strona oznaczona jako gearbox rzeczywiście jest skierowana do skrzyni.
• Kontroluję, czy tarcza jest dobrze wycentrowana trzpieniem.
• Oglądam okładziny pod kątem zabrudzeń i uszkodzeń.
• Porównuję tarczę z poprzednią, jeśli nowa nie ma czytelnych znaków.
• Sprawdzam, czy nie ma nadmiernego bocznego bicia; przy nowych tarczach warto trzymać się danych producenta, a w informacji Sachs pojawia się limit 0,5 mm.
• Upewniam się, że śruby docisku są dokręcane równomiernie, etapami, a nie „na raz”.

To jest też moment, w którym przypominam sobie o czymś bardzo praktycznym: nie warto oszczędzać na zestawie montażowym tylko po to, żeby za miesiąc wracać do skrzyni. Jeżeli tarcza, docisk i łożysko oporowe mają pracować razem, cały komplet musi być poprawnie złożony i sprawdzony. W przeciwnym razie nawet dobrze ustawiona tarcza nie uratuje układu przed drganiami czy hałasem.

Na tym etapie zostaje już tylko jedno: zamknąć temat tak, żeby przy następnej wymianie nie wracać do zgadywania, którą stroną idzie dana tarcza.

Co zapamiętać, żeby nie wracać do tej samej pracy

Jeśli miałbym zostawić tylko jedną zasadę, byłaby prosta: nie montuję tarczy „intuicyjnie”, tylko według oznaczeń. Napisy typu gearbox side, flywheel side, GB side, FW side czy ich odpowiedniki w innych językach nie są dekoracją. To właśnie one mówią, jak ustawić część względem silnika i skrzyni biegów.

Druga rzecz jest równie ważna: gdy tarcza nie ma oznaczeń, nie zakładam, że „każda strona jest taka sama”. Porównanie ze starą częścią, sprawdzenie dokumentacji i kontrola bicia tarczy są szybsze niż późniejsze rozbieranie całego układu. A jeśli coś nadal nie pasuje, lepiej zatrzymać się na tym etapie niż domykać montaż z nadzieją, że problem zniknie sam. Przy sprzęgle takie nadzieje kończą się zwykle podnośnikiem i ponownym demontażem.

Właściwie ustawiona tarcza pracuje cicho, przewidywalnie i bez zbędnych drgań. I właśnie o to chodzi: nie o „żeby było złożone”, tylko o to, żeby po złożeniu nie wracać do tematu przez długi czas.
